En COMEIND nos especializamos en ofrecer servicios técnicos de inspección de equipos estáticos y rotativos. Aplicamos normas internacionales como API, ASME, ASNT y ASTM para garantizar confiabilidad, seguridad y cumplimiento normativo en cada proyecto.
SERVICIOS ENSAYOS NO DESTRUCTIVOS ESPECIALIZADO
Servicio de END – Especializado

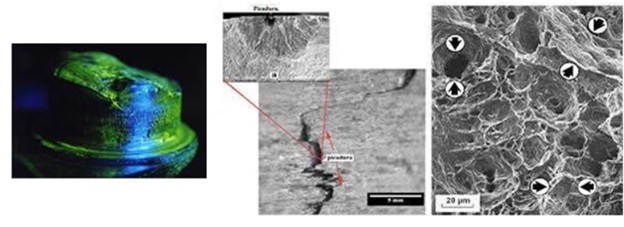

Análisis de Falla
El análisis de falla es un proceso sistemático utilizado para identificar, evaluar, y comprender las causas de fallas en sistemas, componentes o procesos. Este analisis es fundamental en diversas disciplinas, incluyendo la ingeniería y gestión de calidad. El resultado del análisis de falla identifica el modo y origen de la falla (por ejemplo, fatiga, corrosión, sobrecarga, defecto de material o error de operación), proporcionando recomendaciones para prevenir su recurrencia. Este servicio es crucial para mejorar la confiabilidad de equipos en sectores como petróleo, manufactura y energía, aprendiendo de las fallas ocurridas.

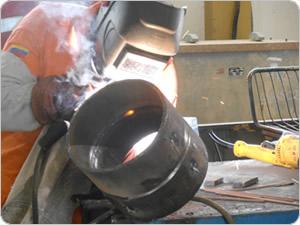

Calificación de Procedimientos de Soldadura y Soldadores
Servicio de certificación para asegurar la calidad en procesos de soldadura. En la calificación de procedimientos, se elabora y prueba un cupón de soldadura bajo las variables propuestas, el cual se somete a ensayos (no destructivos y destructivos) según el código aplicable (p. ej. ASME IX, API 1104). Esto confirma si el procedimiento produce soldaduras que cumplen con los criterios de aceptación. En la calificación de soldadores, se evalúa la habilidad del soldador realizando probetas de prueba que luego son inspeccionadas (ultrasonido, rayos X o ensayos mecánicos) bajo las normas requeridas. De este modo, COMEIND certifica que tanto los procedimientos de soldadura como el personal soldador están calificados y son aptos para realizar uniones seguras y conformes a código en proyectos de construcción o reparación.
Suministro de Personal Técnico
Provisión de profesionales e inspectores altamente calificados para apoyar las necesidades técnicas del cliente. COMEIND cuenta con un extenso grupo de especialistas en diversas áreas (ingenieros mecánicos, eléctricos, inspectores de soldadura, inspectores de pintura, especialistas en QA/QC, planificadores, etc.), certificados internacionalmente según las normas pertinentes. Entre las certificaciones del personal disponible figuran: Inspectores API 510/570/653/580/577 (recipientes a presión, tuberías, tanques, análisis de riesgo, inspección de soldadura), inspectores de soldadura AWS-CWI, inspectores NACE (revestimientos y protección catódica), y niveles I/II/III en Ensayos No Destructivos certificados por ASNT (VT, PT, MT, UT, RT, ET). Al proveer este recurso humano especializado por contrato, las empresas industriales pueden complementar sus equipos con expertos competentes, asegurando la correcta ejecución de inspecciones, supervisión de calidad, mantenimiento y proyectos técnicos sin incurrir en una contratación fija.

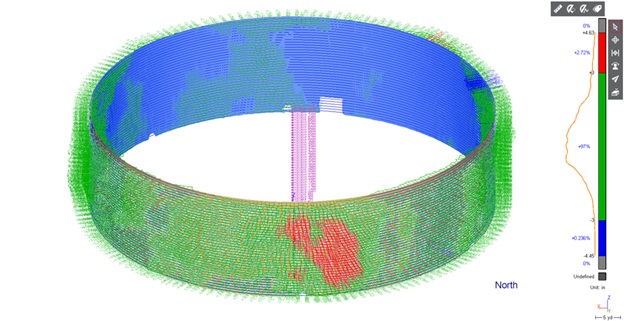

Aptitud para el Servicio (Fitness-for-Service)
Evaluación técnica de si un equipo estático con daños o defectos puede continuar operando de forma segura. Este estudio de Fitness-for-Service analiza detalladamente un recipiente a presión, sistema de tuberías o tanque de almacenamiento que presenta deterioros (por ejemplo, corrosión generalizada o localizada, grietas, abolladuras, laminaciones, deformaciones o daños por hidrógeno) y calcula, según normas internacionales de integridad (como API 579/ASME FFS), si el equipo puede seguir en servicio, necesita reparaciones o debe retirarse. Se determinan factores como el nivel de remanente de espesor, la tenacidad del material, la criticidad del defecto y las condiciones de operación para dictaminar la vida útil residual y las restricciones de funcionamiento seguro. Este servicio ayuda a los operadores a tomar decisiones informadas sobre la continuidad de uso de equipos dañados, priorizando la seguridad y optimizando costos al evitar cambios innecesarios de equipos que aún pueden usarse con medidas mitigadoras.

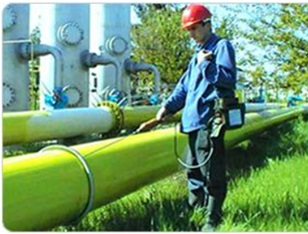

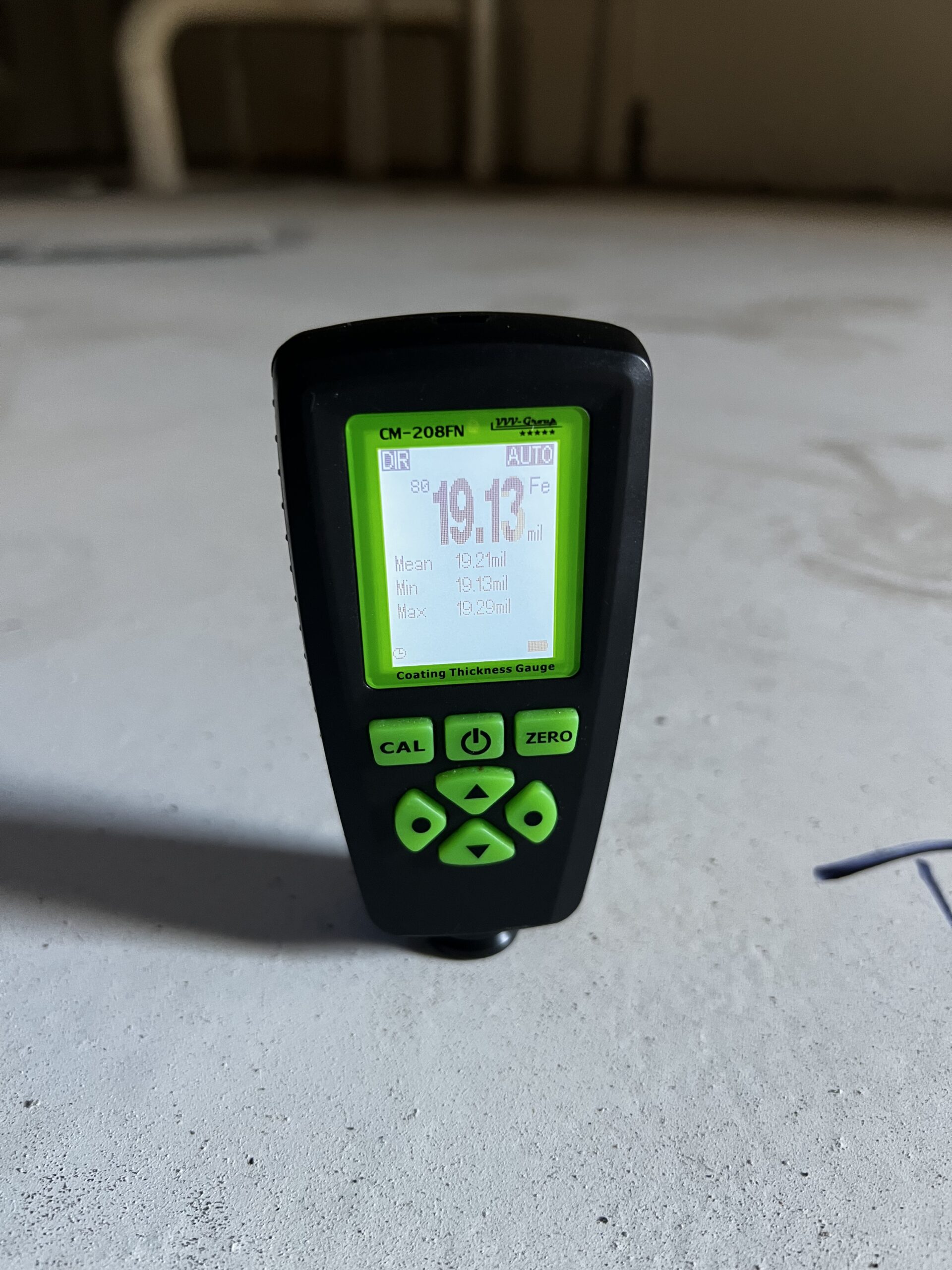

Inspección de Revestimientos (Pinturas y Recubrimientos)
Supervisión especializada de la aplicación y estado de recubrimientos protectores en superficies metálicas, típicamente pinturas anticorrosivas o revestimientos especiales. Los inspectores de COMEIND, certificados por organizaciones reconocidas (por ejemplo, NACE Coating Inspector Program – CIP), verifican que la preparación de superficie, la aplicación de pintura, los espesores y tiempos de curado cumplan con las especificaciones del fabricante y normas técnicas (como normas NACE o estándares corporativos de la industria). Durante proyectos de pintado o revestimiento, se controlan parámetros ambientales, se realizan pruebas de adherencia, espesores (medición por índices de espesor) y detección de discontinuidades en el recubrimiento. El objetivo es asegurar la calidad y durabilidad del sistema de protección anticorrosiva, dado que un revestimiento bien aplicado previene la corrosión y prolonga la vida de equipos, tanques, tuberías y estructuras expuestas a ambientes agresivos.

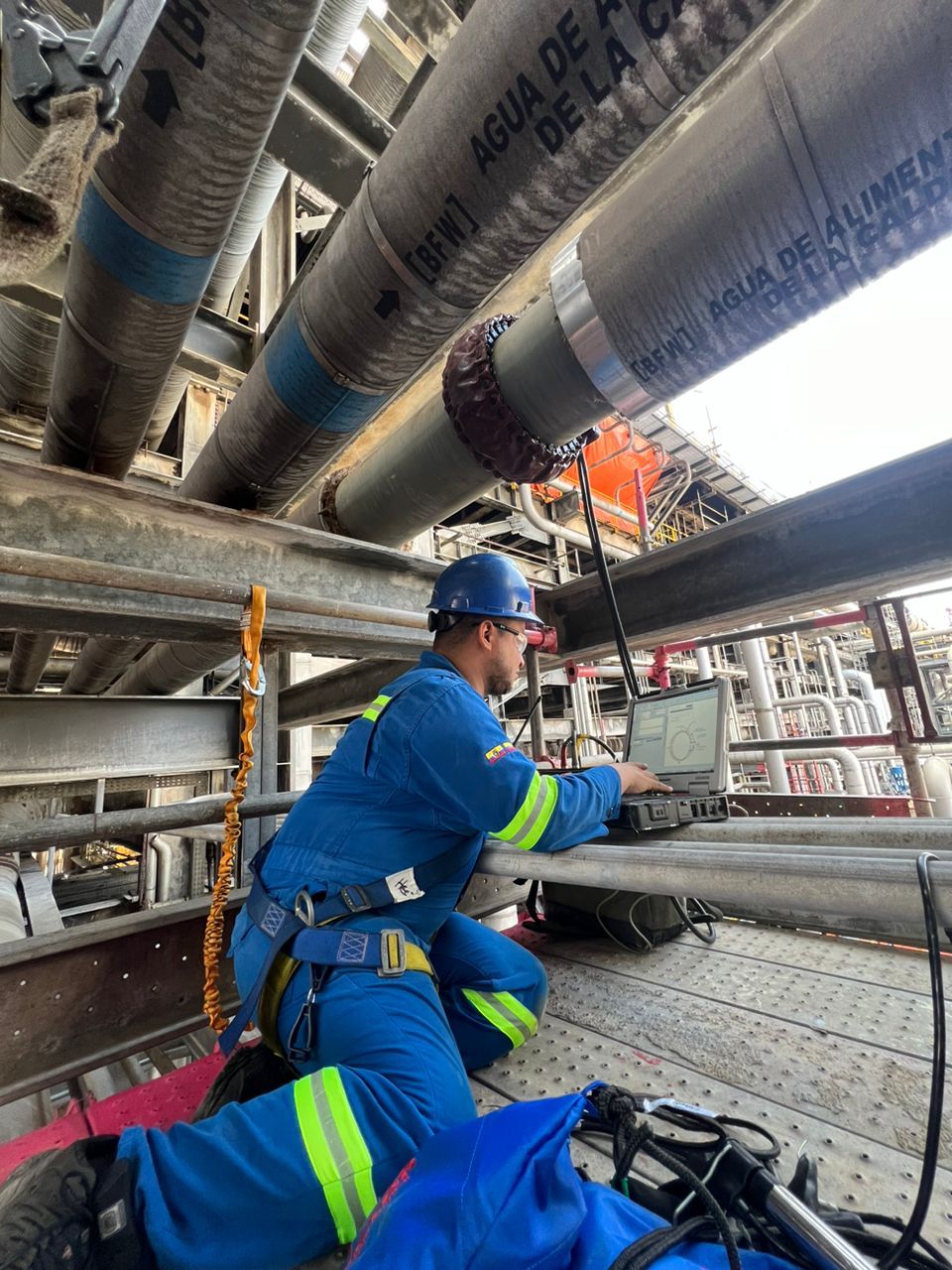

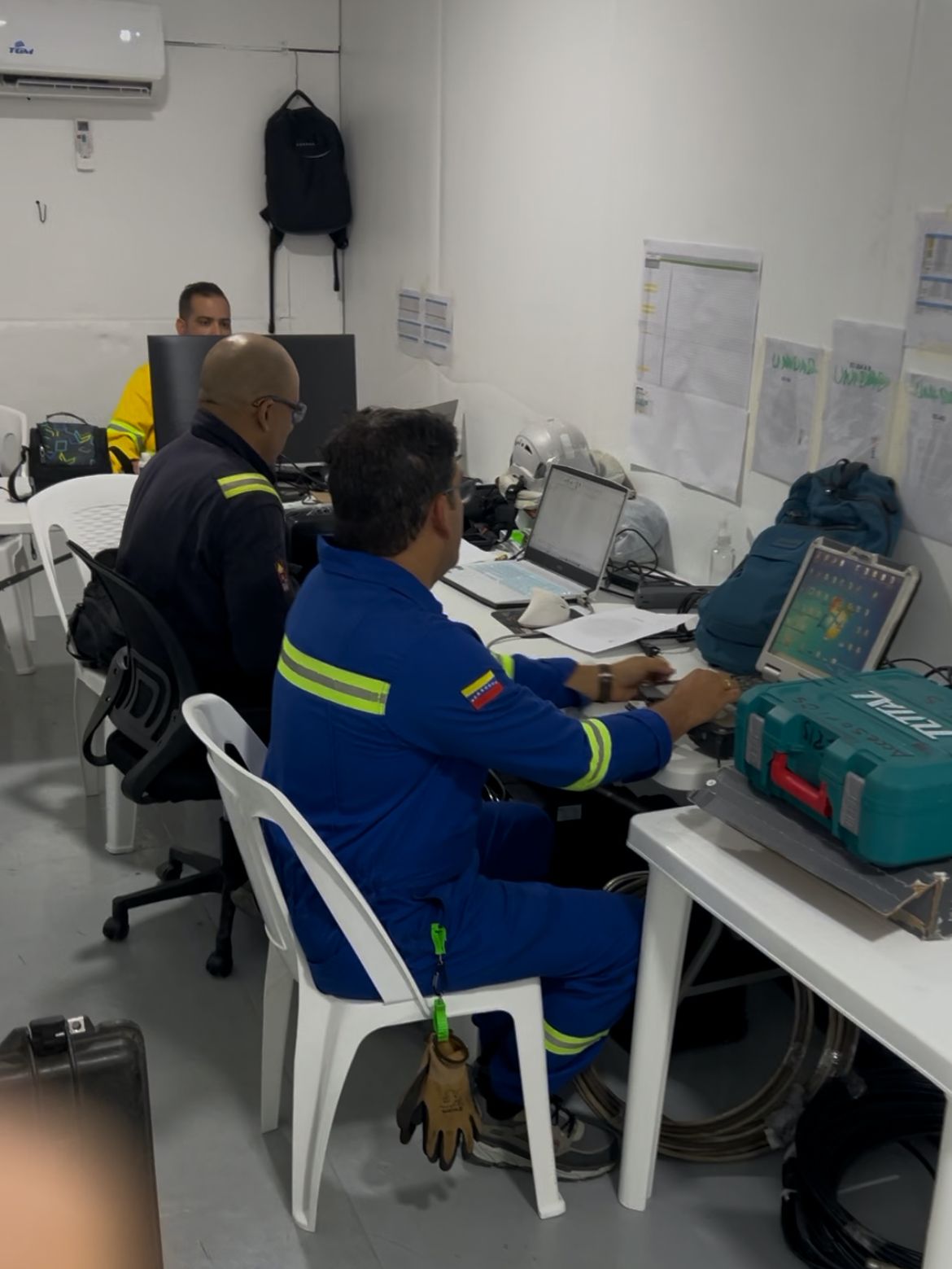

Estudios de Integridad Mecánica
Evaluación integral de la condición mecánica de los equipos estáticos de una planta industrial. Incluye inspección en campo de recipientes, intercambiadores, tuberías y otros activos, recopilando datos de corrosión, degradación y daños, seguido de un análisis ingenieril de esa información. Se realizan cálculos y verificaciones con base en códigos internacionales (ASME, API, etc.) para determinar si los componentes cumplen los criterios de diseño y seguridad. Como resultado, se entrega un diagnóstico de la condición física de la instalación, identificando equipos críticos, estimando la vida remanente de cada uno y recomendando intervalos óptimos para próximas inspecciones y mantenimiento. Este estudio permite a las plantas cumplir con regulaciones de integridad mecánica, garantizar operaciones seguras y planificar paradas de planta de manera eficiente al conocer el estado real de sus activos. (Nota: COMEIND cuenta con ingenieros mecánicos y metalúrgicos certificados por API para llevar a cabo estas evaluaciones con rigor técnico.)

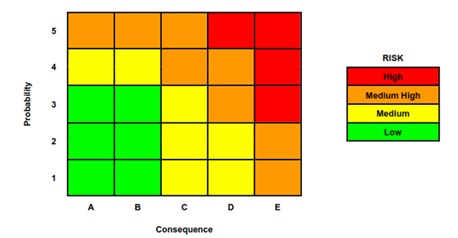

Inspección Basada en Riesgo (RBI)
Análisis que prioriza las inspecciones de equipos industriales en función del riesgo que cada uno representa, optimizando recursos de mantenimiento. La metodología RBI (siguiendo API 580/581) evalúa la probabilidad de falla de un equipo (considerando sus mecanismos de deterioro como corrosión, fatiga, etc.) y la consecuencia de falla (impacto en seguridad, ambiente y producción). Combinando ambas, se calcula un nivel de riesgo y se genera un plan de inspección enfocado en los equipos con riesgo más alto: frecuencias de inspección, técnicas recomendadas y alcance basado en la criticidad. Los ingenieros de COMEIND especialistas en RBI desarrollan estos estudios para refinerías, petroquímicas y otras plantas, permitiendo reducir paradas innecesarias en equipos de bajo riesgo y concentrar los esfuerzos de inspección donde realmente importa, todo mientras se mantiene o mejora la seguridad operacional.
Certificación de Calderas
Servicio de inspección y trámites para certificar oficialmente calderas y generadores de vapor ante las autoridades competentes. Comprende la revisión completa del equipo según requisitos normativos (por ejemplo, normativas locales como las de seguridad industrial de INSAPSEL u otras agencias), incluyendo inspecciones internas/exteriores, verificación de dispositivos de seguridad, pruebas hidrostáticas (pruebas en frío) y pruebas de funcionamiento en caliente. Los ingenieros mecánicos de COMEIND, autorizados y con experiencia en equipos a presión, supervisan estas pruebas e inspecciones, emitiendo los informes técnicos necesarios. Una vez que la caldera cumple con todos los criterios de seguridad y desempeño, se gestiona la certificación o permiso de operación requerido por entes gubernamentales. Este servicio garantiza que las calderas operen bajo condiciones seguras, evitando riesgos de explosión o fallas catastróficas, y ayuda al cliente a cumplir la legislación vigente en materia de equipos a presión.

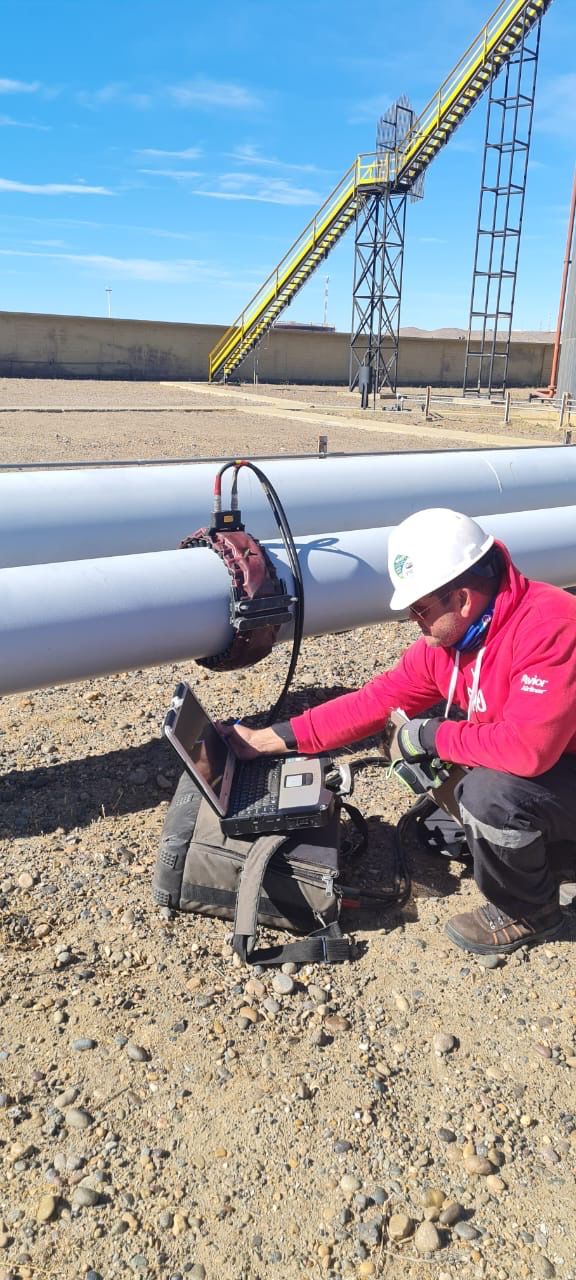

Ondas Guiadas de Largo Alcance (LRUT/GWUT)
Ensayo ultrasónico avanzado que evalúa largos tramos de tubería desde un solo punto, mediante ondas guiadas que viajan a lo largo de la tubería. Es especialmente útil para detectar corrosión interna o externa en zonas de difícil acceso, como tuberías enterradas o con aislamiento (donde es difícil inspeccionar directamente). Reconocido por normas de tuberías (como API 570/574), este método permite examinar decenas de metros para localizar reducciones de espesor o defectos, optimizando la inspección de ductos en plantas petroquímicas, oleoductos y gasoductos sin excavaciones extensivas.

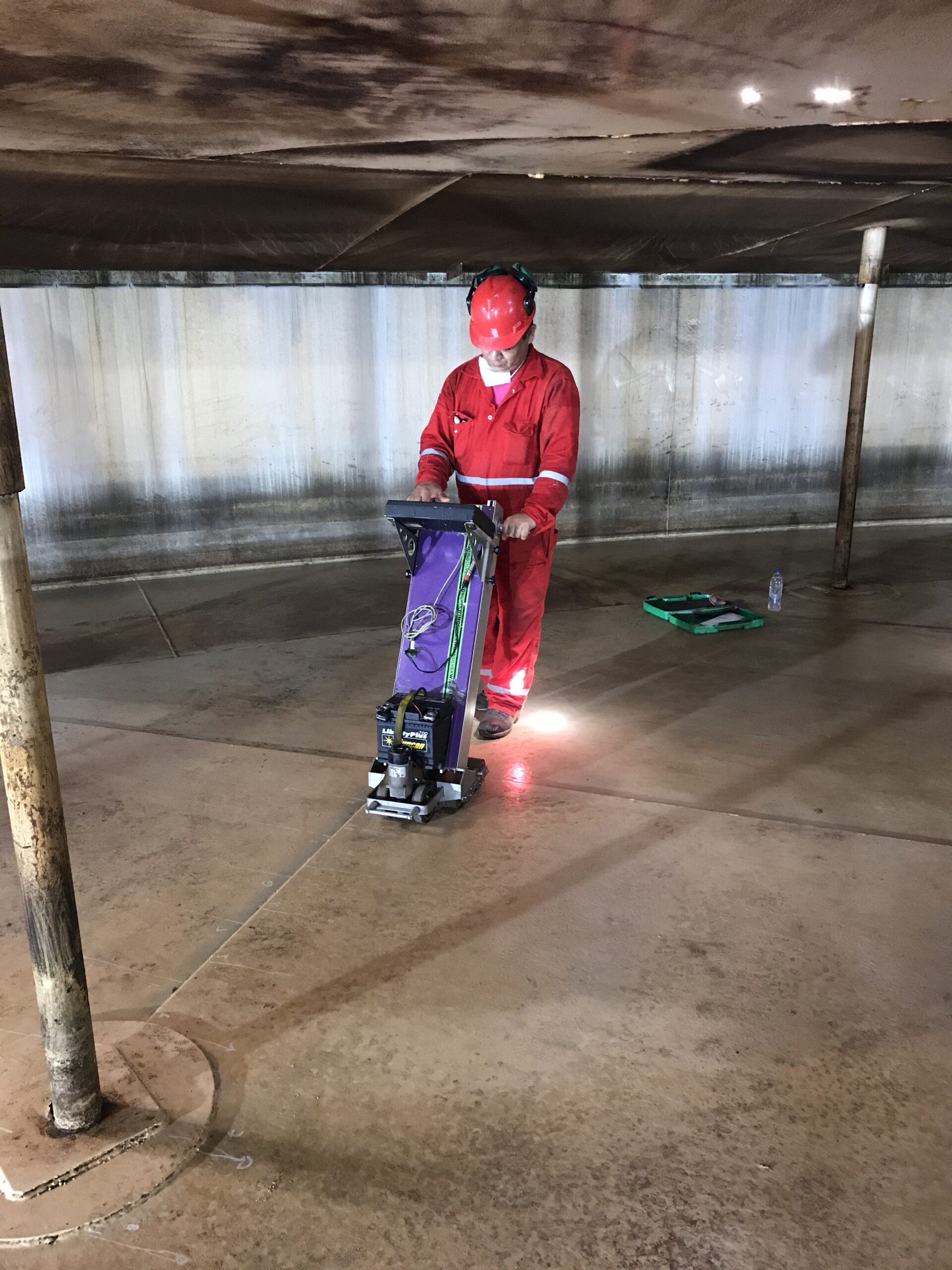

Fugas de Flujo Magnético (MFL) para Fondos de Tanques
Ensayo especializado empleado para inspeccionar planchas de piso de tanques de almacenamiento metálicos, incluso con recubrimiento interno o externo. Un equipo MFL magnetiza el acero del fondo del tanque y detecta «fugas» en el campo magnético causadas por pérdidas de metal (corrosión o perforaciones). Es la técnica reconocida en estándares como API 653 para evaluar corrosión en fondos de tanques de forma rápida y cubrir el 100% de la superficie. Su aplicación permite identificar puntos de adelgazamiento severo o corrosión bajo el fondo, planificando reparaciones antes de que ocurra una fuga de producto.

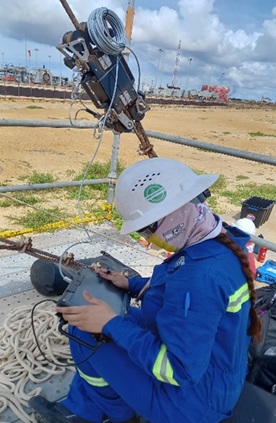

Fugas de Flujo Magnético (MFL) para guayas
Es una técnica no destructiva utilizada para evaluar el estado de cables de acero, comúnmente empleados en sistemas de izaje y estructuras de soporte. Este método se basa en la aplicación de un campo magnético al cable, donde se monitorea cualquier fuga del flujo magnético que ocurre debido a defectos como corrosión, roturas, o desgaste en los alambres individuales.

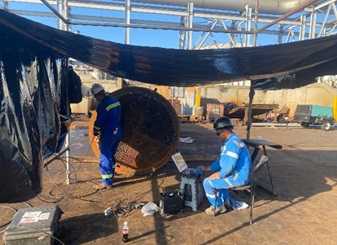

Técnica de Campo Remoto (RFET) para Tubos
Ensayo electromagnético aplicado a tubos metálicos ferromagnéticos (por ejemplo, tubos de calderas o intercambiadores de calor). Utiliza una sonda especial que genera un campo electromagnético remoto dentro del tubo y mide la señal transmitida a través de la pared. Las discontinuidades en el material (corrosión interna/externa, picaduras) alteran la señal recibida, permitiendo detectar pérdida de espesor u otros defectos a lo largo del tubo. Es un método reconocido en códigos (ASME Sección V, Artículo 17 y por ASME PCC-2, Articulo 3.12) por su alta productividad (puede inspeccionar centenares de tubos por día) y aplicabilidad en tubos ferrosos, ayudando a evaluar rápidamente el estado de haz tubular en calderas y equipos de proceso sin necesidad de abrirlos completamente.

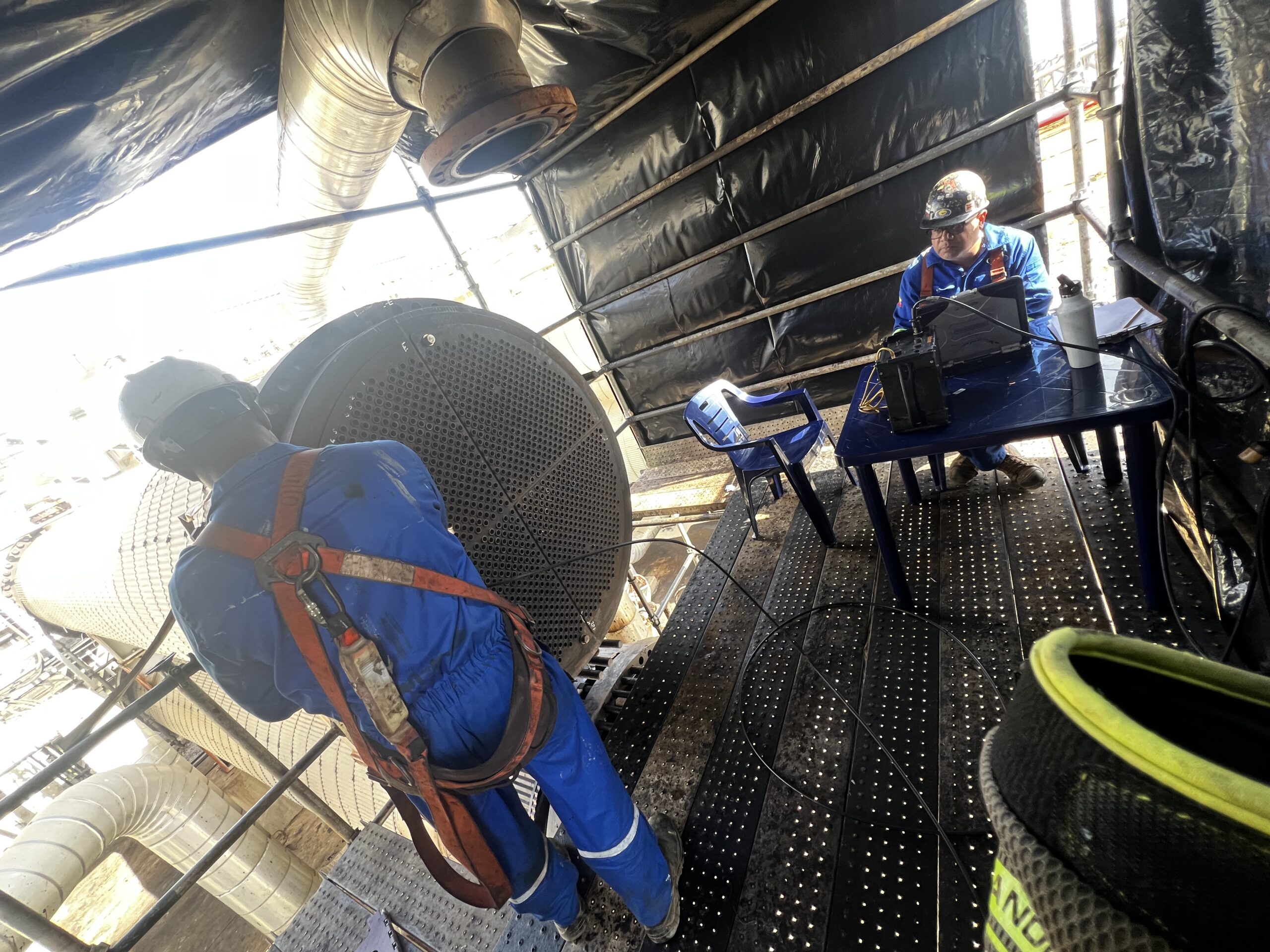

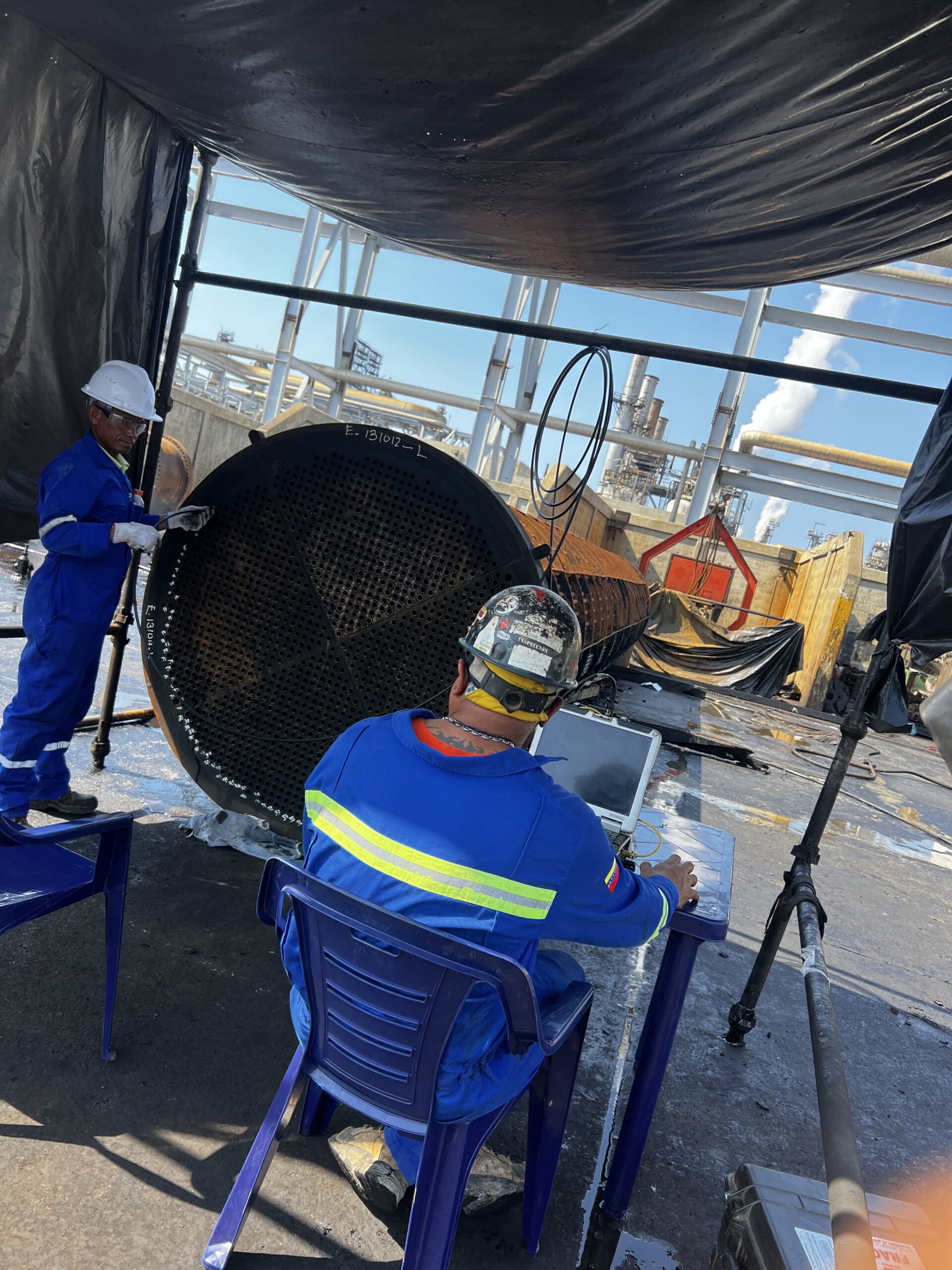

Corrientes Inducidas (Eddy Current) para Tubos
Ensayo no destructivo para inspeccionar tubos de material no ferroso o ligeramente ferromagnético (como cobre, latón, aleaciones de aluminio, acero inoxidable, etc.) común en intercambiadores de calor y condensadores. Se inserta una sonda de corrientes inducidas dentro de cada tubo; las corrientes generadas en las paredes reaccionan a defectos como grietas o pérdidas de espesor, cambiando la impedancia medida. Esta técnica, avalada por estándares (ASME Sección V, Artículo 8 y por ASME PCC-2, Articulo 3.12), es muy sensible a fisuras y corrosión en tubos delgados y ofrece alta velocidad de inspección (varios cientos de tubos al día). Su objetivo es detectar oportunamente defectos en haces tubulares de enfriadores, evaporadores u otros equipos, evitando fallas en servicio y paros no programados.

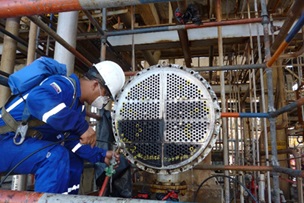

Inspección Interna Rotativa (IRIS) de Tubos
Método ultrasónico de alta precisión para medir espesores en el 100% de la superficie interna de un tubo. Un transductor ultrasónico con espejo rotatorio (sistema IRIS) se introduce en el tubo lleno de agua, escaneando la pared en toda su circunferencia mientras avanza longitudinalmente. Genera una imagen tipo B-scan/C-scan del espesor, identificando corrosión, erosión, desgaste, picaduras o grietas con exactitud milimétrica. Es especialmente útil en tuberías de calderas e intercambiadores donde se requiere cuantificar exactamente la pérdida de espesor. Aunque exige una limpieza interna exhaustiva y acceso hidráulico, proporciona la evaluación más completa de la condición interna de cada tubo, sirviendo para calcular vida remanente y planificar reemplazos en plantas de energía, refinerías y otras industrias. Es un método reconocido en códigos (ASME Sección V, Artículo 4 y por ASME PCC-2, Articulo 3.12).

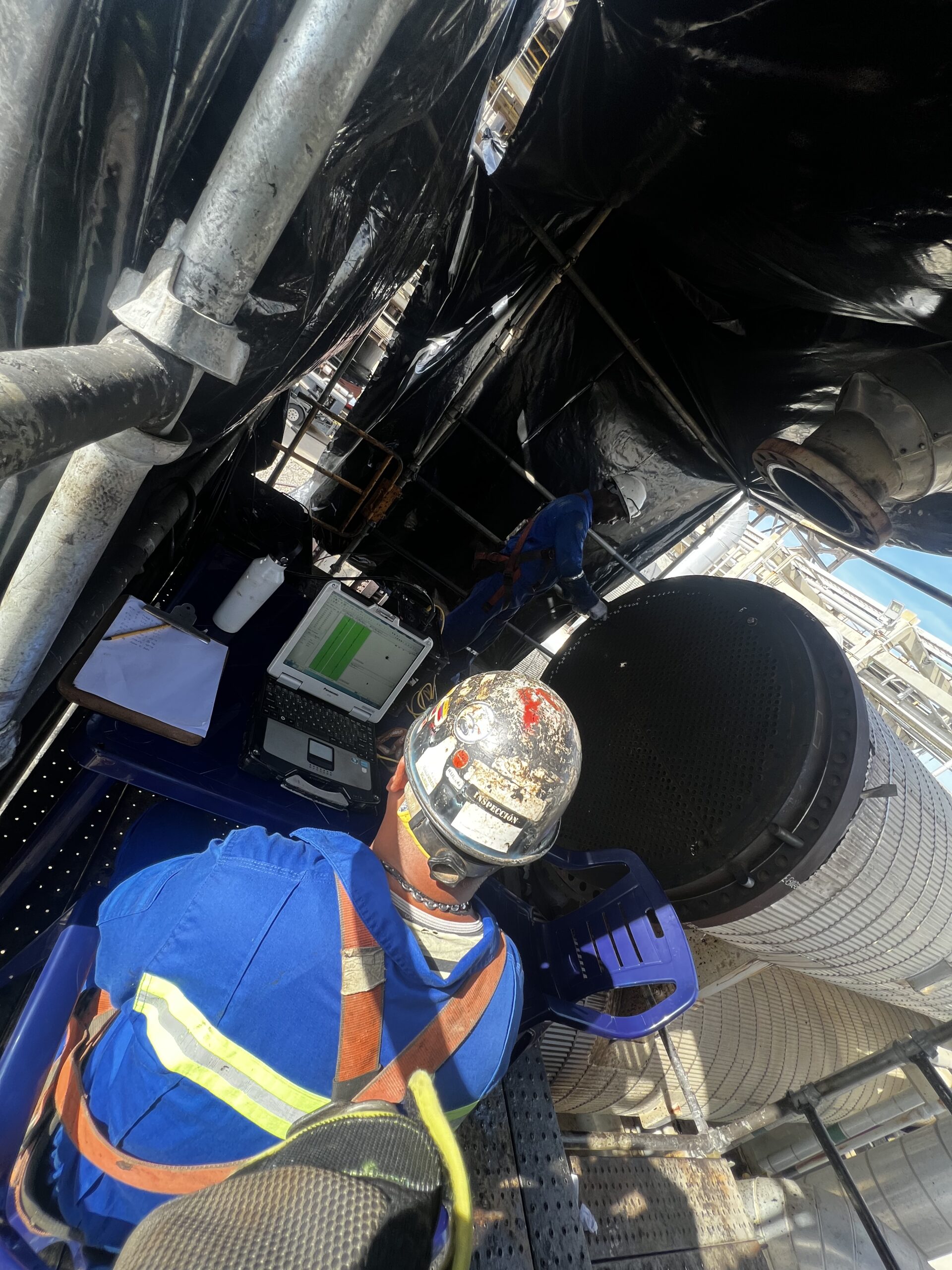

Fugas de Flujo Magnético (MFL) para tubos
Técnica similar al MFL de tanques pero adaptada a tubos ferromagnéticos, incluidos aquellos con aletas (aletas de enfriadores). Se magnetiza cada tubo y se utiliza un detector interno que registra las fugas de flujo magnético causadas por pérdida de metal. Es eficaz para detectar reducciones de espesor, picaduras, ranuras o grietas circunferenciales en tubos de acero al carbono de calderas, aires enfriadores (fin fan coolers) y intercambiadores. Su ventaja es la rapidez de exploración y que las aletas de aluminio de los tubos aleteados no afectan significativamente la detección. Este servicio permite estimar el porcentaje de pérdida de espesor y ubicar tubos defectuosos para reemplazo. Nota: Aplica solo a materiales ferromagnéticos y requiere limpieza interna adecuada de los tubos antes de la inspección.

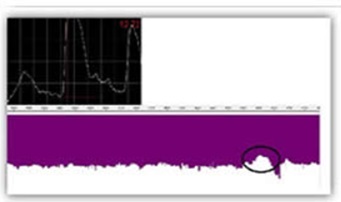

Vehículo robotizado para medición de espesores (crawler)
Basado en los fenómenos de ultrasonidos (Piezoeléctrico) para tomar datos y en de magnetismo (Para mantenerse adherido a las paredes de los equipos en evaluación). Este equipo cuenta con un Palpador (1″ o 25,4mm de ancho) en forma de rueda que permite la evaluación continua (un milímetro entre cada medición) de la superficie en la que se acople, generándose una inspección continua o por B-scan. Con esto el cliente, puede verificar un perfil de su equipo en toda la superficie del mismo. Aplica para tanques de almacenamiento, recipientes, tuberías verticales, siempre y cuando no estén aislados térmicamente y sean de materiales ferromagnéticos.

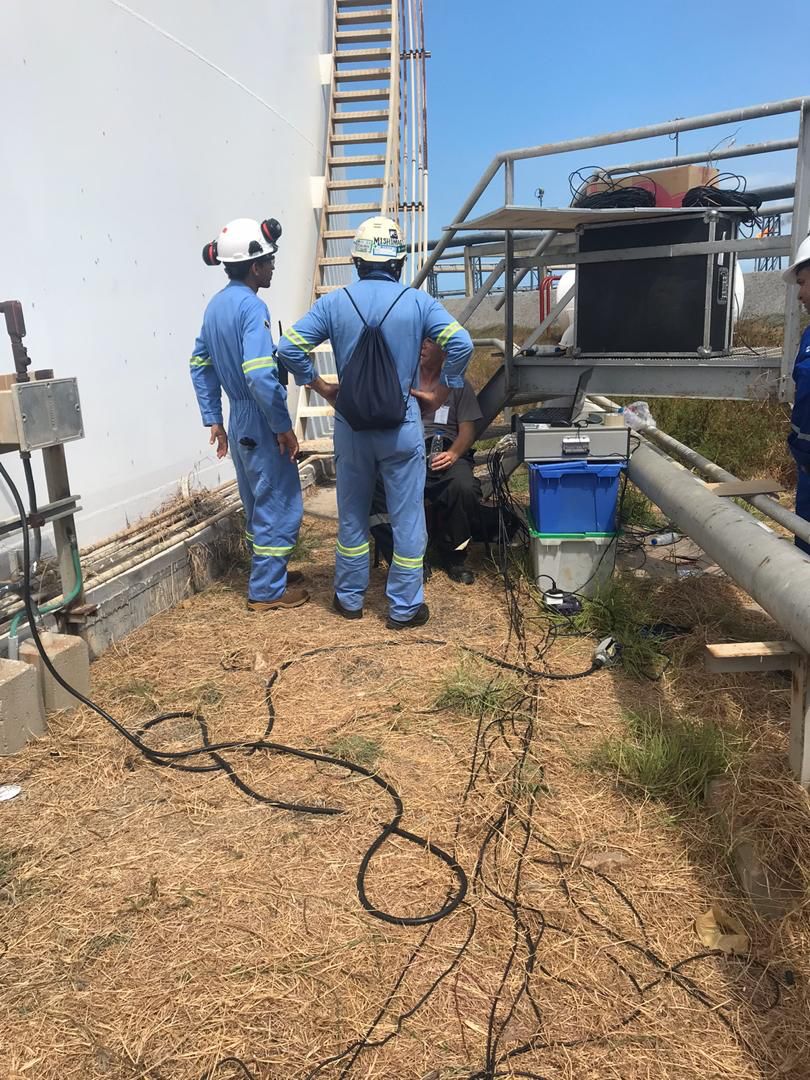

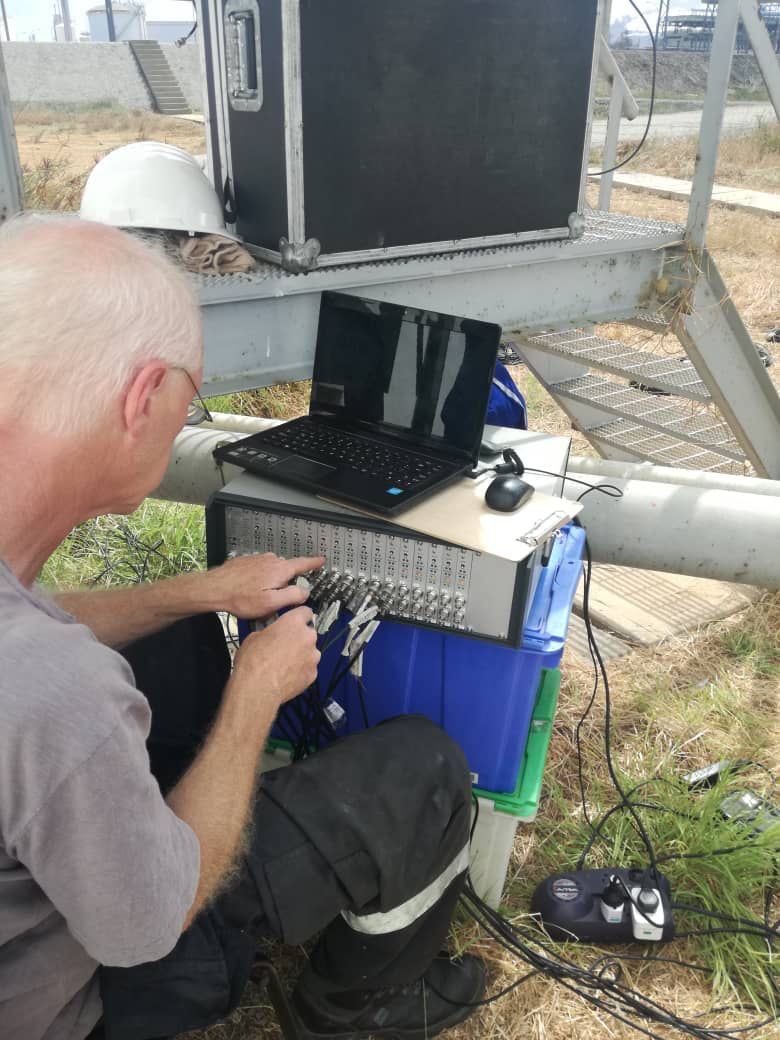

Emisión acústica
Técnica, que se aprovecha de la energía interna liberada por los materiales de los equipos bajo evaluación, en forma de ondas elásticas transitorias (mecánicas, que a su vez se transforman en sonidos). La aplicación de un estímulo a los equipos en evaluación (Tales como un aumento de presión o nivel en un tanque de almacenamiento de líquidos), producen modificaciones internas en los materiales del equipo, tales como crecimientos de grietas, deformaciones plásticas puntuales, corrosión, cambios de fases, defectos que generan espontáneamente energía, las cuales se transforman en eventos de emisión acústica (señales), que son captadas a su vez, por sensores piezo-eléctricos, que permiten detectar y localizar (triangulación) esas fuentes de emisión acústica. Este tipo de inspección es volumétrica (100% del equipo) y además, permite evaluar los equipos en servicio, aislados térmicamente, incluso en las zonas que son inaccesibles a otras técnicas, tales como el piso de un tanque de almacenamiento lleno, sin la necesidad de drenarlo y usando incluso el producto de servicio, como estimulador de las emisiones acústicas. Técnica reconocida por ASME B&VP, Sección V, Artículos 11, 12 y 13, API575 «Guías y métodos, para la inspección de tanques atmosféricos y de baja presión, existentes» 8.3.3 «Evaluación por Emisión Acústica», además por las normas europeas UNI. Aplica para, tanques de almacenamiento, recipientes a presión, esferas, recipientes a presión de fibra de vidrio, estructuras tales, como puentes, válvulas, equipos de izamiento de personal (manlift), entre otros. Nos apoyamos en el equipo, Vallen, AMSY-6, de tecnología de alemana, cuenta con 24 canales para evaluación.
Metalografías (análisis microestructural)
Examen detallado de la estructura interna de metales mediante técnicas microscópicas. Puede realizarse en sitio (réplicas metalográficas de superficie) o en laboratorio (análisis de cortes metalográficos) para revelar el tamaño de grano, fases metálicas, tratamientos térmicos o presencia de daños como microgrietas e inclusiones. Este servicio tiene como objetivo caracterizar las propiedades metalúrgicas de un material o componente: por ejemplo, verificar si un acero recibió el tratamiento térmico correcto, determinar las causas metalúrgicas de una falla (fragilización, sobrecalentamiento, etc.) o evaluar la degradación por servicio (como ataques por hidrógeno). La metalografía es de aplicación común en análisis de fallas, certificación de procesos de soldadura y estudios de vida residual, proporcionando información fundamental sobre la calidad y estado interno de los materiales en equipos críticos.
